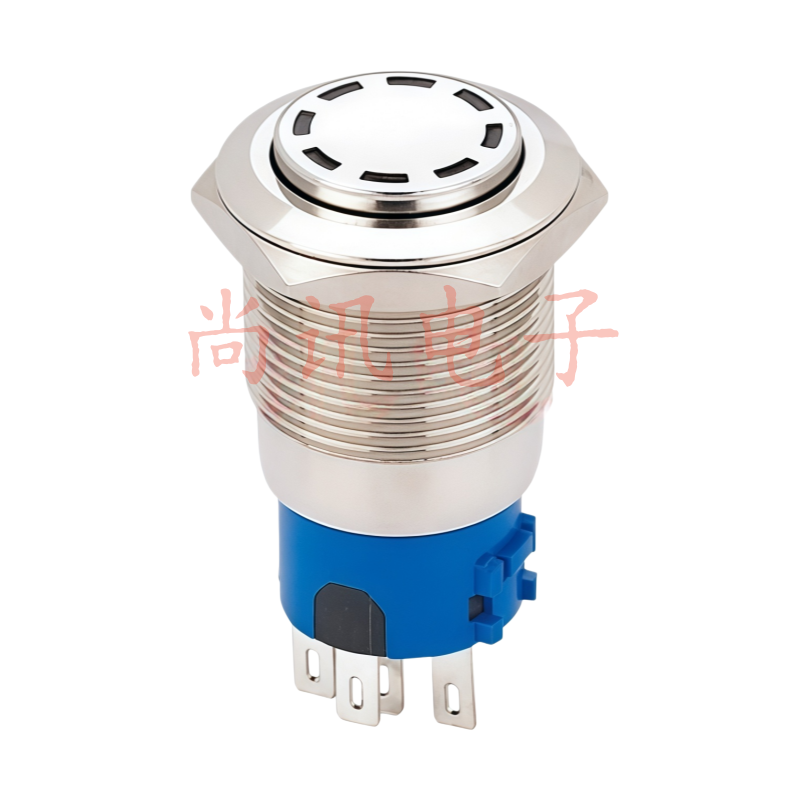

SX19B3

产品特点
头部形状:G-高头
开关组合 : 11-1 NO1NC 22-2NO2NC
发光类型 : DD 多点
发光类型 :●R 红 ●G 绿 ●Y 黄 ●O 橙 ●B 蓝 ●W 白
带灯电压 : 6/12/24/36V
接线类型 :Y-引脚式
外壳材质 : S-不锈钢 N-黄铜镀镍 A-铝合金氧化
操作形式 : Z-自锁式  F-自复式
面板厚度: 1~15 mm
防水等级: IP67
防护等级:  IK09
额定电压:3V-10V  12V-24V  36V-220V(可定制)
额定电流:2A  3A 6A(可定制)

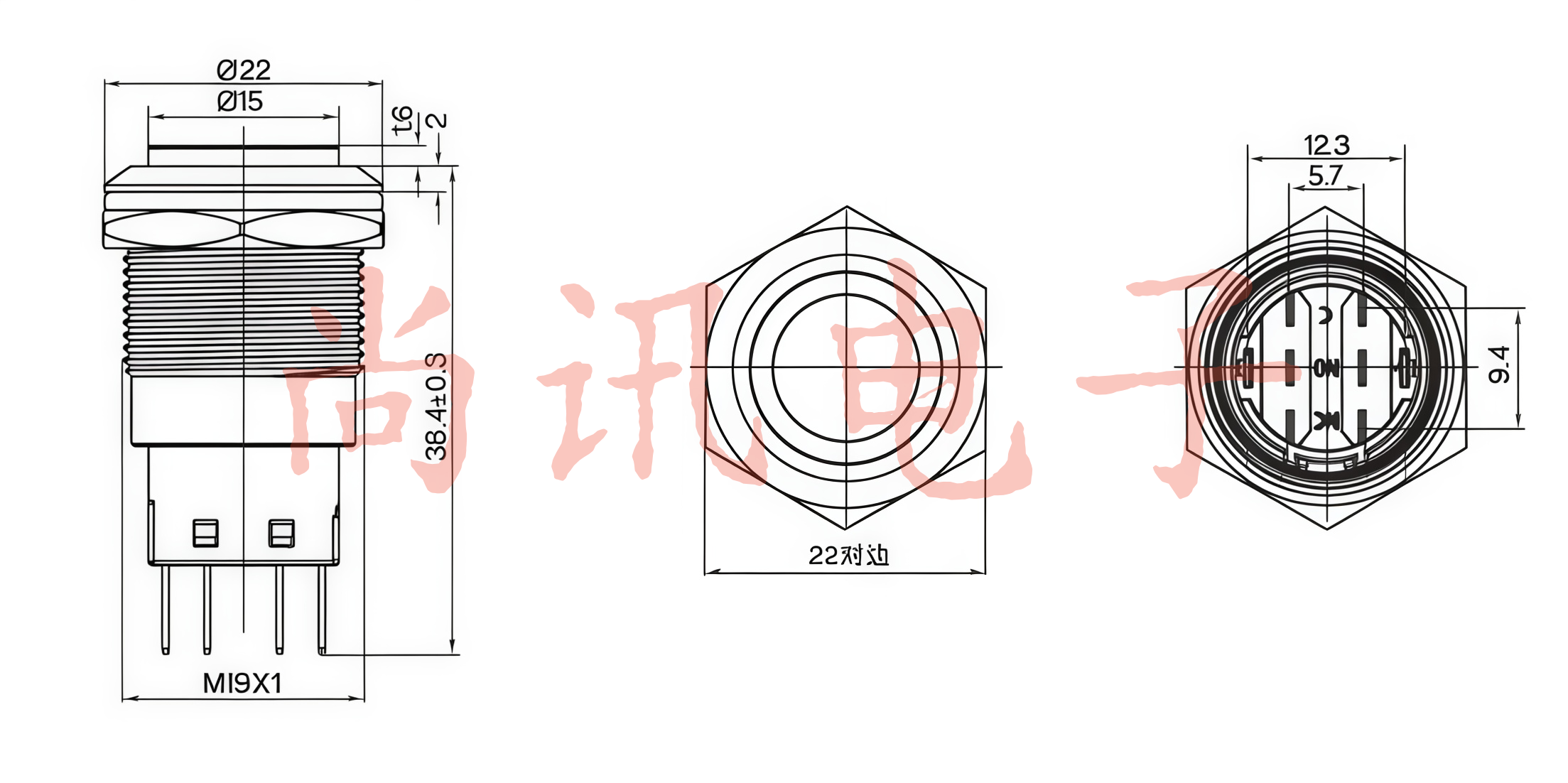

尺寸图

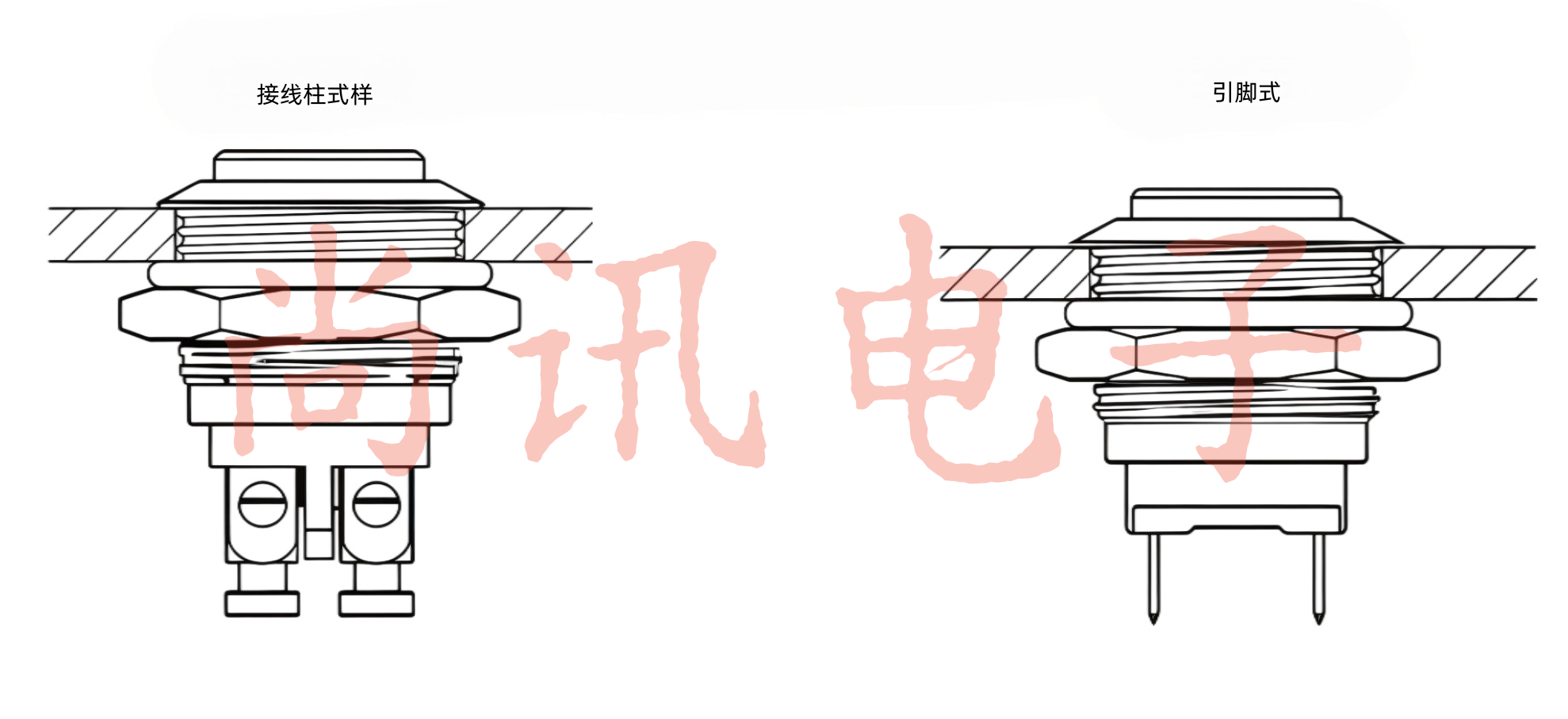

安装图
技术参数
安装孔尺寸:Φ19mm
开关额定值: 2A/36VDC
开关组合:1N0,符号 sign
操作类型: 自复式
开关型式: 慢动双触点
接触电阻: ≤50mΩ
绝缘电阻: ≥1000mΩ
绝缘强度: 2000VAC
环境温度: -20℃ ~ +55℃
机械寿命: 100万次以上 >1
电器寿命: 20万次以上 >0.2
螺母扭矩: 5~14N.m
操作压力: ≤4N
操作行程: ≤2mm
外壳/按键: 不锈钢/黄铜镀镍/铝合金氧化
基座: 工程塑料
触点:银合金
